Guia Completo sobre Quadro Elétrico Industrial para Indústrias Modernas
Por: Caique - 19 de Junho de 2025

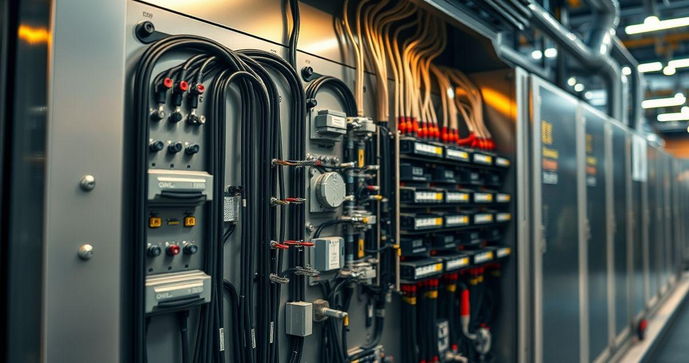

O que é um Quadro Elétrico Industrial e sua Importância
O Quadro Elétrico Industrial é um sistema centralizado que controla e distribui a energia elétrica em uma instalação industrial. Ele é responsável por gerenciar a proteção e a alimentação dos circuitos elétricos, garantindo que a energia seja fornecida de forma segura e eficiente.
A sua importância se dá principalmente pela segurança que proporciona. Equipamentos e maquinários em indústrias operam em altas tensões e correntes, sendo essencial que a distribuição da eletricidade seja realizada de maneira controlada para evitar sobrecargas e curtos-circuitos que podem provocar incêndios ou danos aos equipamentos.
Além disso, os quadros elétricos industriais permitem uma melhor organização e gestão do sistema elétrico. Com a possibilidade de implementar dispositivos de proteção, como disjuntores e fusíveis, eles garantem que cada parte da instalação tenha o nível de proteção adequado, minimizando riscos de falhas.
Outro aspecto relevante é a possibilidade de monitoramento. Muitos sistemas modernos permitem o acompanhamento em tempo real do consumo de energia, possibilitando otimizações que resultam não apenas em economia, mas também em melhor eficiência operacional.
Por fim, a presença de um quadro elétrico bem projetado e instalado facilita a realização de manutenções e intervenções em caso de falhas, pois centraliza os pontos de acesso aos sistemas elétricos, agilizando o trabalho de técnicos e eletricistas em situações emergenciais.
Componentes Essenciais de um Quadro Elétrico Industrial
Um Quadro Elétrico Industrial é composto por vários componentes essenciais que desempenham funções específicas para garantir sua eficiência e segurança. Abaixo estão os principais componentes e suas respectivas funções:
Disjuntores: Os disjuntores são dispositivos de proteção que interrompem a corrente elétrica em caso de sobrecarga ou curto-circuito. Eles protegem tanto a instalação quanto os equipamentos conectados.
Fusíveis: Funcionam de maneira semelhante aos disjuntores, mas têm um funcionamento mais simples. Os fusíveis queimam quando a corrente supera seu limite, interrompendo o fluxo elétrico e protegendo o circuito.
Contatores: Estes dispositivos servem para ligar e desligar circuitos elétricos. Muitas vezes, são utilizados para controlar motores elétricos e equipamentos de grande potência.
Relés: Os relés permitem a automação e o controle remoto de circuitos ao detectar mudanças em condições elétricas, como tensão ou corrente, acionando outros dispositivos com base nessas variáveis.
Barramentos: São condutores que permitem a distribuição de energia entre os diversos componentes dentro do quadro elétrico, facilitando a conexão e o fluxo de eletricidade.
Terminais: Os terminais são pontos de conexão para os cabos e fios, permitindo a ligação segura e ordenada entre os componentes do quadro elétrico e as fiações externas.
Painel de Controle: É a interface onde os operadores podem monitorar e controlar o sistema elétrico. Muitas vezes apresenta indicadores luminosos e medidores que mostram o estado de operação do quadro.
A integração eficaz desses componentes é vital para o funcionamento adequado de um Quadro Elétrico Industrial, garantindo não apenas a segurança, mas também a eficiência de todo o sistema elétrico da instalação.
Vantagens do Uso de Quadros Elétricos em Indústrias
A adoção de Quadros Elétricos em indústrias apresenta diversas vantagens que impactam diretamente na eficiência operacional e na segurança dos sistemas elétricos. A seguir, destacamos algumas das principais vantagens desse tipo de instalação:
Segurança Aprimorada: Os quadros elétricos proporcionam um nível elevado de segurança ao isolar circuitos e proteger contra sobrecargas e curtos-circuitos. O uso de disjuntores e fusíveis assegura que falhas sejam detectadas rapidamente, minimizando riscos de incêndios e danos a equipamentos.
Eficiência Energética: Ao centralizar o controle da distribuição elétrica, os quadros permitem uma melhor gestão do consumo de energia. Isso pode levar a identificações de desperdícios e implementações de soluções que resultam em redução de custos operacionais.
Facilidade de Manutenção: A estrutura organizada de um quadro elétrico facilita o acesso dos técnicos durante manutenções e reparos. Com componentes claramente identificados, intervenções são rápidas e precisas, reduzindo o tempo de inatividade da produção.
Monitoramento e Automação: Os quadros elétricos modernos podem ser equipados com sistemas de monitoramento que fornecem dados em tempo real sobre o desempenho e o consumo energético. Isso permite ajustes rápidos e automação em processos, aumentando a produtividade.
Flexibilidade e Escalabilidade: À medida que a demanda da produção aumenta, um quadro elétrico pode ser facilmente expandido para acomodar novos circuitos e equipamentos. Essa flexibilidade reduz a necessidade de reestruturações complexas e custosas.
Conformidade com Normas: Estruturas bem projetadas conforme legislações e normas técnicas garantem a conformidade com regulamentos de segurança, atraindo a confiança de investidores e parceiros e evitando penalidades legais.
Em resumo, o uso de Quadros Elétricos nas indústrias é fundamental para garantir não apenas a segurança e eficiência do sistema elétrico, mas também para otimizar a operação e promover um ambiente de trabalho mais seguro e produtivo.
Normas e Regulamentações para Quadros Elétricos Industriais
Os Quadros Elétricos Industriais devem estar em conformidade com diversas normas e regulamentações para garantir segurança e eficiência em sua operação. A observância dessas normas é crucial para proteger tanto os trabalhadores quanto os equipamentos. A seguir, descrevemos algumas das principais normas relevantes para quadros elétricos:
Norma Brasileira NBR 5410: Estabelece as condições mínimas para a instalação elétrica em baixa tensão, incluindo requisitos para quadros elétricos. A norma foca na segurança das instalações e busca proteger contra choques elétricos e incêndios.
Norma Brasileira NBR 13570: Define as diretrizes para a proteção de instalações elétricas em ambientes industriais, detalhando os critérios de proteção contra sobretensões e os dispositivos de proteção a serem utilizados nos quadros elétricos.
Norma NR 10: Regulamenta a segurança em instalações e serviços com eletricidade. A NR 10 estabelece requisitos e condições de segurança em trabalhos realizados em quadros elétricos, exigindo treinamentos e capacitação para os profissionais da área.
Norma IEC 61439: Internacionalmente reconhecida, trata das estruturas de quadros de baixa tensão, abordando aspectos como design, escolha de materiais e ensaios técnicos. A conformidade com a IEC 61439 assegura que os quadros elétricos atendam a padrões globais.
Norma NBR 60034: Aborda o desempenho e funcionalidade de motores elétricos que podem ser controlados através de quadros elétricos. A norma garante que a operação e a instalação dos equipamentos sejam seguras.
É fundamental que os responsáveis pela instalação e manutenção de Quadros Elétricos Industriais estejam cientes dessas normas e garantam sua aplicação correta. O cumprimento das regulamentações não apenas promove a segurança, mas também assegura a eficiência operacional e a durabilidade do sistema elétrico.
Dicas para Manutenção Eficiente de Quadros Elétricos
A manutenção eficaz de Quadros Elétricos é vital para garantir o funcionamento seguro e duradouro do sistema elétrico industrial. Abaixo, apresentamos algumas dicas que podem ajudar na realização de uma manutenção adequada:
Realize Inspeções Regulares: Faça inspeções periódicas no quadro elétrico para verificar sinais de desgaste, corrosão e mau funcionamento. Inspecionar componentes como disjuntores, fusíveis e conexões é essencial para detectar problemas antes que se tornem graves.
Limpeza Constante: A sujeira e a poeira podem comprometer o funcionamento dos componentes elétricos. Realize a limpeza regular do quadro elétrico, utilizando um pano seco e, se necessário, ar comprimido, para remover impurezas sem danificar os equipamentos.
Verificação de Conexões Elétricas: Garanta que todas as conexões estejam firmes e livres de corrosão. Conexões soltas podem causar sobrecargas e falhas no sistema. Aperte os terminais e substitua qualquer cabo danificado imediatamente.
Lubrificação dos Componentes Móveis: Se houver partes móveis, como contactores, assegure-se de que estejam devidamente lubrificadas conforme as recomendações do fabricante. A lubrificação adequada minimiza o desgaste e garante um funcionamento suave.
Teste de Circuitos: Realize testes periódicos nos circuitos para verificar seu funcionamento adequado. Dê preferência a testes que simulem condições de operação normais e anormais, garantindo que os dispositivos de proteção atuem corretamente.
Atualização e Treinamento: Mantenha a equipe responsável pela manutenção atualizada sobre as melhores práticas e novos regulamentos. O treinamento contínuo dos profissionais é crucial para assegurar que a manutenção seja realizada com segurança e competência.
Documentação e Registro: Documente todas as manutenções realizadas, incluindo datas, natureza do serviço e observações sobre o estado do quadro elétrico. Isso não apenas ajuda no acompanhamento, mas também é útil para auditorias e conformidade regulatória.
Seguir essas dicas pode assegurar que os Quadros Elétricos funcionem de maneira eficiente e segura, prolongando sua vida útil e reduzindo os riscos operacionais em ambiente industrial.
Erro Comum na Instalação e Utilização de Quadros Elétricos
A instalação e utilização de Quadros Elétricos podem apresentar vários erros comuns que impactam sua eficiência e segurança. Abaixo estão alguns dos erros mais frequentes que devem ser evitados:
Sobrecarga de Circuitos: Um erro comum é a instalação de circuitos com capacidade superior à suportada pelos disjuntores ou fusíveis. Isso pode causar sobrecargas elétricas, levando à queima de componentes e riscos de incêndios.
Conexões Elétricas mal Feitas: Conexões soltas, mau contato ou uso inadequado de terminais podem causar falhas intermitentes. Esses problemas aumentam a resistência elétrica e podem resultar em sobreaquecimento e danos aos equipamentos.
Falta de Proteção Adequada: Não instalar dispositivos de proteção como disjuntores diferenciais e fusíveis pode expor a instalação a riscos elétricos. A ausência dessas proteções compromete a segurança do quadro elétrico e das pessoas ao redor.
Ignorar Normas de Segurança: Desconsiderar normas e regulamentos aplicáveis durante a instalação pode levar a sérios problemas legais e de segurança. É essencial seguir as diretrizes, como a NBR 5410 e NR 10, para garantir a conformidade.
Não Realizar Testes Após Instalação: Falhar em testar o funcionamento dos circuitos e dispositivos após a instalação é um erro que pode resultar em falhas futuras. Testes garantem que o sistema opera corretamente e que as proteções estão funcionando.
Instalação em Local Inadequado: Instalar quadros elétricos em locais expostos a umidade, calor excessivo ou sujeira pode comprometer seu funcionamento. É importante escolher um local adequado, que ofereça proteção contra condições adversas.
Falta de Documentação: Não documentar a instalação e a configuração do quadro elétrico pode resultar em dificuldades durante manutenções futuras. Registros precisos ajudam a identificar problemas rapidamente e a garantir a continuidade do serviço.
A conscientização sobre esses erros comuns é vital para garantir uma instalação e uma utilização seguras e eficientes dos Quadros Elétricos. Seguir as melhores práticas minimiza riscos e contribui para um ambiente industrial confiável.
Em resumo, compreender a importância dos Quadros Elétricos Industriais e adotar práticas adequadas de instalação e manutenção são fundamentais para garantir a segurança e eficiência operacionais nas indústrias.
Ao seguir as normas e regulamentações pertinentes, evitar erros comuns e realizar manutenções regulares, as indústrias podem maximizar a performance de seus sistemas elétricos, reduzir riscos e prolongar a vida útil dos equipamentos.
A educação contínua e a documentação adequada são essenciais para manter um ambiente de trabalho seguro, garantindo não apenas a proteção das instalações, mas também a segurança de todos os colaboradores.
