Guia Completo para Projeto de Painéis Elétricos de Baixa Tensão

Por: Caique - 25 de Junho de 2025

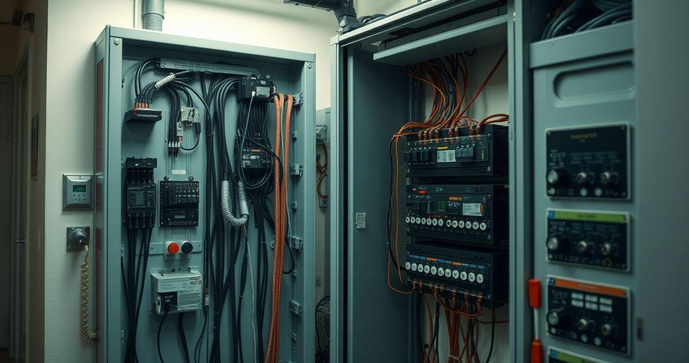

O que são painéis elétricos de baixa tensão e sua importância
Os painéis elétricos de baixa tensão são dispositivos fundamentais em sistemas elétricos, responsáveis pela distribuição de energia elétrica em diversas aplicações residenciais, comerciais e industriais. Eles são projetados para operar com tensões inferiores a 1.000 volts AC ou 1.500 volts DC, garantindo a segurança e a eficiência do sistema elétrico.A principal função dos painéis elétricos de baixa tensão é coletar, controlar e distribuir a energia elétrica de modo seguro e eficaz.
A importância desses painéis reside na sua capacidade de organizar toda a infraestrutura elétrica de um local. Eles alinham circuitos, dispositivos de proteção e componentes de controle, facilitando o gerenciamento do fluxo de energia. Além disso, permitem a implementação de medidas de segurança, como disjuntores e fusíveis, que protegem tanto os equipamentos quanto os usuários contra sobrecargas e curtos-circuitos.A correta implementação de um painel elétrico de baixa tensão não apenas otimiza a distribuição de energia, mas também previne acidentes elétricos que podem resultar em danos à propriedade e à vida.
Além de desempenhar um papel vital na segurança, os painéis elétricos ajudam a aumentar a eficiência energética das instalações. Com o uso adequado de dispositivos de controle e monitoramento, é possível identificar sobrecargas e falhas, permitindo correções rápidas e mantendo o sistema funcionando de forma ideal.Em um mundo onde a eficiência energética é cada vez mais valorizada, um painel elétrico de baixa tensão bem projetado pode ser um ativo crucial.
Principais componentes de um projeto de painel elétrico
Um projeto de painel elétrico é constituído por diversos componentes que juntos garantem o funcionamento seguro e eficiente do sistema. Cada um desses elementos desempenha um papel fundamental na distribuição e controle da energia elétrica.Os principais componentes incluem barramentos, disjuntores, contatores e dispositivos de proteção.
Os barramentos são condutores metálicos responsáveis pela distribuição da corrente elétrica dentro do painel. Eles conectam os diversos circuitos e permitem que a energia flua de maneira organizada e segura. A escolha do material e da seção dos barramentos é crucial para evitar perdas de energia e superaquecimento.Os barramentos podem ser feitos de cobre ou alumínio e são classificados de acordo com suas capacidades de corrente.
Os disjuntores são dispositivos essenciais de proteção que interrompem o fluxo de corrente elétrica em casos de sobrecarga ou curto-circuito. Eles precisam ser selecionados com base na corrente nominal e nas características do circuito para garantir a proteção eficaz.Além de disjuntores, outros dispositivos de proteção como fusíveis também são comuns em painéis elétricos.
Os contatores são utilizados para controlar o funcionamento de motores e outros equipamentos elétricos. Eles permitem ligar e desligar circuitos de forma remota e são fundamentais em sistemas automatizados.Os contatores são acionados por uma corrente de controle e precisam ser escolhidos com base na corrente do circuito que irão atender.
Os relés e dispositivos de proteção diferencial são componentes que ajudam a monitorar a corrente elétrica e a detectar falhas na isolação dos cabos, prevenindo choques elétricos. Esses dispositivos são cruciais para garantir a segurança em instalações elétricas.A utilização de relés e dispositivos diferenciais é uma prática recomendada para aumentar a segurança dos sistemas elétricos.
Outros componentes importantes incluem terminais de conexão, que facilitam a ligação dos fios aos circuitos, e quadros de controle, que abrigam e organizam os instrumentos de medição e controle no painel elétrico.Esses componentes, em conjunto, formam um sistema coeso e funcional, garantindo a eficiência e a segurança do fornecimento de energia.
Normas e regulamentos para projeto de painéis elétricos
A conformidade com normas e regulamentos é essencial no projeto de painéis elétricos, pois garante segurança, qualidade e eficiência. Existem diversas normas que devem ser consideradas, dependendo do país e da aplicação específica. No Brasil, a norma mais relevante é a ABNT NBR 5410, que trata das instalações elétricas de baixa tensão.A ABNT NBR 5410 estabelece diretrizes para a execução de instalações elétricas, buscando prevenir riscos de incêndio e choque elétrico.
Outra norma importante é a NR 10, que regulamenta a segurança em instalações e serviços em eletricidade. Essa norma abrange desde o projeto até a execução e manutenção de instalações elétricas, estabelecendo requisitos para garantir a segurança dos trabalhadores e usuários.A NR 10 fortalece a importância da capacitação dos profissionais envolvidos na execução das instalações elétricas.
Além disso, a norma IEC 61439 é frequentemente utilizada como referência internacional no projeto de painéis de baixa tensão. Ela fornece orientações sobre as características de desempenho e segurança de sistemas de distribuição elétrica, abordando aspectos como temperatura, resistência ao fogo e acabamento dos materiais.A utilização da IEC 61439 pode ajudar a aumentar a confiabilidade dos projetos, alinhando-os às melhores práticas globais.
As normas técnicas abordam também a necessidade de certificados de conformidade para os componentes utilizados nos painéis elétricos. É importante garantir que todos os dispositivos, como disjuntores e contatores, possuam certificações que comprovem sua qualidade e segurança durante a operação.Certificações garantem que os componentes atendem aos requisitos técnicos e de segurança exigidos pelas normas vigentes.
Para garantir a conformidade, os profissionais que elaboram projetos de painéis elétricos devem estar atualizados sobre as normas, considerando as melhores práticas de projeto e as características específicas de cada instalação elétrica.Manter-se informado sobre mudanças nas normas e regulamentos é fundamental para o sucesso e a segurança de qualquer projeto elétrico.
Em resumo, seguir normas e regulamentos é imprescindível para o desenvolvimento de projetos de painéis elétricos seguros e funcionais. Essas diretrizes não apenas asseguram a proteção de pessoas e equipamentos, mas também garantem a qualidade e a eficiência da instalação elétrica.A conformidade com as normas torna o projeto mais robusto e confiável, minimizando riscos e prevenindo falhas.
Como dimensionar circuitos em painéis elétricos de baixa tensão
Dimensionar circuitos em painéis elétricos de baixa tensão é uma etapa crucial para garantir o funcionamento seguro e eficiente do sistema elétrico. Um dimensionamento adequado implica em calcular a corrente elétrica necessária, levando em consideração a carga que será alimentada por cada circuito. O correto dimensionamento evita sobrecargas e aumenta a durabilidade dos componentes do painel.
O primeiro passo no dimensionamento é determinar a carga total que será conectada ao circuito. Isso envolve somar as potências de todos os dispositivos que serão alimentados, normalmente expresso em watts (W). Para obter a corrente em amperes (A), utiliza-se a fórmula: I = P / V, onde I é a corrente, P é a potência total e V é a tensão nominal. Cálculos precisos na carga total são fundamentais para garantir que o circuito opere dentro de limites seguros.
Após a determinação da corrente, é necessário escolher o tipo de cabo que será utilizado. Os condutores devem ser adequados para suportar a corrente calculada, levando em consideração a temperatura ambiente e o isolamento do cabo. As tabelas de capacidade de condução de corrente, disponíveis nas normas técnicas, ajudam a selecionar o cabo apropriado. A escolha incorreta do cabo pode resultar em aquecimento excessivo e riscos de incêndio.
Outro aspecto importante é o cálculo da queda de tensão ao longo do cabo. A queda de tensão deve ser mantida dentro de limites aceitáveis para garantir que os dispositivos conectados recebam a tensão adequada. A formulação geral para queda de tensão é: ΔV = (2 * L * I * R) / 1000, onde ΔV é a queda de tensão, L é o comprimento do cabo em metros, I é a corrente e R é a resistência do condutor. Controlar a queda de tensão é fundamental para o funcionamento adequado de equipamentos elétricos.
Além disso, a proteção dos circuitos também deve ser considerada. A escolha de disjuntores e fusíveis deve ser compatível com a corrente de carga e as características dos equipamentos conectados. Dispositivos de proteção ajudam a evitar danos em caso de sobrecarga ou curto-circuito. Um sistema de proteção bem dimensionado é vital para a segurança do painel e dos usuários.
Por fim, uma boa prática no dimensionamento de circuitos é a inclusão de uma margem de segurança. Isso significa não projetar o circuito exatamente na capacidade máxima, mas sim considerar uma folga percentual. Geralmente, recomenda-se uma margem de 20% para garantir que o sistema funcione de forma estável e segura ao longo do tempo. Considerar margens de segurança contribui para a longevidade e confiabilidade do sistema elétrico.
Erros comuns a evitar em projetos de painéis elétricos
A elaboração de projetos de painéis elétricos pode ser complexa, e erros comuns podem comprometer a segurança e a eficiência do sistema. Evitar esses erros é fundamental para garantir um projeto bem-sucedido. Um dos principais erros é a subestimação das cargas elétricas. Calcular inadequadamente a carga total pode resultar em sobrecargas e danificações nos equipamentos.
Outro erro frequente é o dimensionamento inadequado dos cabos. Utilizar condutores com bitola menor do que a necessária pode causar superaquecimento e perda de eficiência. É crucial consultar as tabelas de capacidade de corrente e considerar fatores como temperatura e comprimento do cabo. A escolha incorreta da bitola compromete a segurança e a operação do painel.
A falta de dispositivos de proteção adequados é um erro que pode ter consequências graves. Muitos projetos falham ao não incluir disjuntores ou fusíveis apropriados, deixando o sistema vulnerável a sobrecargas e curtos-circuitos. É indispensável garantir que cada circuito tenha proteção compatível com suas especificações. Dispositivos de proteção asseguram a segurança e a integridade dos equipamentos.
A instalação de painéis elétricos sem observar as normas e regulamentos é outro erro crítico. Ignorar as normas ABNT e NR 10 pode resultar em instalações inseguras e em problemas de conformidade legal. É essencial estar atualizado sobre as normas vigentes e aplicar todas as diretrizes pertinentes ao projeto. A conformidade com normas garante a segurança e a legalidade da instalação.
Outro ponto importante é a falta de um planejamento adequado para a ventilação e refrigeração do painel. Painéis mal ventilados podem aquecer excessivamente, diminuindo a vida útil dos componentes. A previsão de dissipação de calor é essencial no projeto para evitar problemas futuros. Garantir a ventilação adequada do painel é vital para a segurança e eficiência do sistema.
Por último, descuidar da documentação e da rotulagem dos circuitos pode levar a confusões na operação e manutenção. É fundamental que cada circuito e componente estejam claramente identificados, facilitando o trabalho de instaladores e técnicos em futuras manutenções. A clareza na documentação promove uma manutenção mais eficiente e evita erros operacionais.
Melhores práticas de segurança para instalação e operação
A segurança durante a instalação e operação de painéis elétricos é fundamental para proteger tanto os trabalhadores quanto os usuários finais. As melhores práticas de segurança devem ser seguidas rigorosamente para evitar acidentes e garantir um funcionamento adequado do sistema. A primeira prática essencial é garantir que apenas profissionais qualificados e devidamente treinados realizem a instalação dos painéis.
Antes de iniciar qualquer trabalho, é crucial desconectar a fonte de energia. O bloqueio adequado da fonte de alimentação deve ser realizado para evitar qualquer risco de choque elétrico durante a instalação ou manutenção. Utilizar sinalizações de segurança e etiquetas de bloqueio ajuda a garantir que outros trabalhadores estejam cientes da situação.
Desconectar e sinalizar corretamente a fonte de energia é uma prática vital de segurança.
O uso de Equipamentos de Proteção Individual (EPIs) é igualmente importante. Capacetes, luvas isolantes, óculos de proteção e calçados adequados devem ser usados para proteger os trabalhadores de acidentes durante a instalação e operação. Garantir que todos os colaboradores estejam utilizando EPIs adequados é uma responsabilidade do supervisor de segurança.
Os EPIs minimizam o risco de lesões em ambientes elétricos.
Durante a operação dos painéis elétricos, é essencial monitorar constantemente o desempenho e o funcionamento dos componentes. Qualquer sinal de anomalia, como superaquecimento ou barulhos estranhos, deve ser investigado imediatamente para evitar falhas mais graves. Estabelecer rotinas de inspeção periódicas ajuda a prever problemas antes que se tornem críticos.
A manutenção preventiva é uma estratégia eficaz para a segurança e longevidade dos sistemas elétricos.
A implementação de sistemas de desligamento de emergência é uma medida importante que deve ser considerada. Esses sistemas permitem que a energia seja interrompida rapidamente em situações de emergência, minimizando riscos. É crucial que todos os operadores tenham conhecimento sobre sua localização e funcionamento.
Sistemas de desligamento de emergência garantem respostas rápidas a situações perigosas.
Por fim, o treinamento contínuo de todos os envolvidos na operação e manutenção dos painéis elétricos é fundamental. Treinamentos regulares sobre normas de segurança, práticas adequadas e atualização sobre novas tecnologias aumentam a conscientização sobre segurança. Investir em capacitação é garantir um ambiente de trabalho seguro e eficiente.
A educação contínua em segurança elétrica cria uma cultura de prevenção e cuidado.
A segurança e a eficiência no projeto de painéis elétricos de baixa tensão dependem de um planejamento cuidadoso e da aplicação das melhores práticas.
Evitar erros comuns, seguir normas e regulamentos, e garantir a segurança durante a instalação e operação são fundamentais para um sistema robusto e confiável.
Com atenção aos detalhes e comprometimento com a qualidade, é possível desenvolver projetos que não apenas atendam às necessidades elétricas, mas que também garantam a proteção de todos os envolvidos.
A conscientização contínua sobre segurança e a capacitação dos profissionais são elementos essenciais para o sucesso de qualquer instalação elétrica.
