Linha MT100

CONJUNTO DE MANOBRA E CONTROLE DE BAIXA TENSÃO

Catálogo

Linha MT100

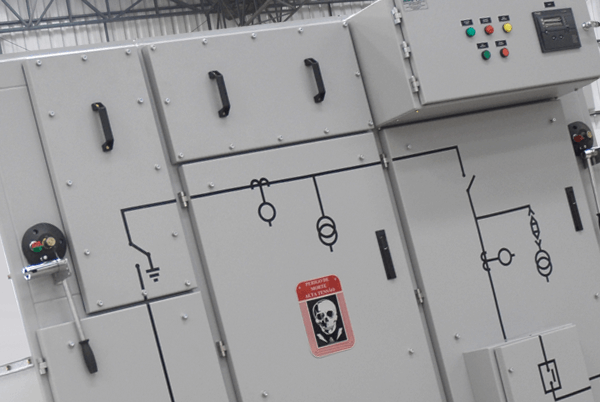

A linha MT100 é uma solução para sistemas de distribuição em média tensão classe 17,5KV, que adota o conceito de células modulares padronizadas, com medidas reduzidas, alta confiabilidade e baixo custo. Disponível para instalação abrigada e ao tempo. O produto é ensaiado e fabricado conforme a norma NBR IEC 62271-200:2007.

A instalação dos conjuntos de manobra da linha MT100 permitem a disponibilidade de salas técnicas menores nas edificações, valorizando espaço interno, acessibilidade e segurança.

A linha MT100 é homologada pelas concessionárias de energia para aplicação em Subestações de Entrada de Energia Compacta, com sua respectiva caixa de medidores podendo ou não estar acoplada à coluna do conjunto. Para tal, os recintos, a localização, construção, montagem e aplicação destes conjuntos blindados, devem estar de acordo com as observâncias e condições mínimas exigidas nos livros de regulamentos gerais das concessionárias.

Acessórios como detector capacitivo de presença de tensão, intertravamento entre os equipamentos de proteção e manobra, transformadores de potencial em carrinho extraível, estão disponíveis para essa linha de produto.

  • Tipos de células disponíveis:
      • Célula de entrada;
      • Célula de transição;
      • Célula de seccionamento de entrada e saída;
      • Célula de seccionamento acoplada a fusíveis;
      • Célula de seccionamento com disjuntor, transformador de potencial e/ou corrente;
      • Célula de medição para concessionárias de energia, com transformadores de potencial e corrente;
      • Célula de acoplamento a transformador e/ou cubículo adicional.

      Ensaios de rotina previstos em norma são realizados em todos os conjuntos, depois de finalizada a montagem, a fim de detectar falhas em materiais e também falhas de fabricação. Seus resultados são identificados em um relatório de inspeção, individual por conjunto de manobra, entregue ao cliente juntamente com o produto final.

      Para outras configurações, consulte-nos.

      Sua vasta linha de células padronizadas garante a adequação a todo tipo de combinação para distribuição, manobra, proteção, medição e controle que seu projeto necessitar.

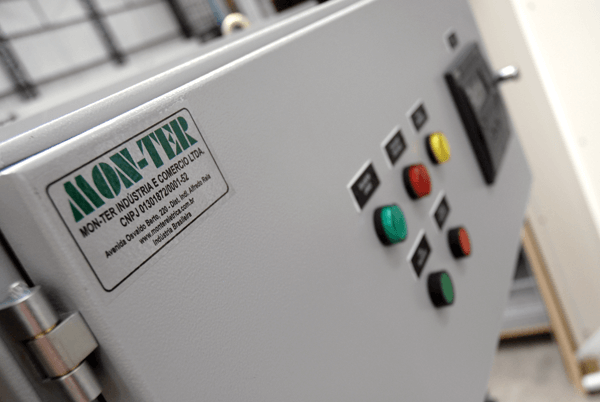

  • Características Construtivas
      • Dimensões – Altura: 1950 até 2125mm., Largura: 400 até 1200mm., Profundidade: 1000 até 1400mm. (dependendo da configuração);
      • Estrutura fabricada em chapa de 1,90mm. (14MSG), com tratamento por fosfatização orgânica;
      • Portas, teto, compartimento de comando e tampas fabricadas em chapa de 1,9mm. (14MSG), com tratamento por fosfatização orgânica;
      • Base soleira e molduras fabricadas em chapa de 2,65mm. (12MSG);
      • Chapas com acabamento padrão na cor RAL 7032 ou Munsell N6,5, pintura eletrostática a pó poliéster – 80 micras;
      • Abertura das portas com ângulo de 180 graus;
      • Dobradiça aparente reforçada e pinos em aço carbono ou inox;
      • Perfis de vedação nas portas;
      • Fecho com trava labirinto de até 4 Pontos com chave yale;
      • Compartimento de baixa tensão provido de fecho tipo T com chave yale;
      • Pontos de aterramento através de tips na estrutura e fechamentos e portas;
      • Tampa de alivio de pressão na parte traseira de cada célula;
      • Olhais de içamento;
      • Isolação a ar;
      • Disjuntor de proteção com isolação a gás SF6 ou à vácuo, comando lateral;
      • Isoladores em epóxi, garantindo resistência aos esforços mecânicos ao longo dos barramentos de cobre;
      • Resistente a arco interno (classificação IAC) AFL;
      • Dispositivos de lacre conforme normas das concessionárias;
      • Intertravamentos entre as unidades funcionais conforme especificação;

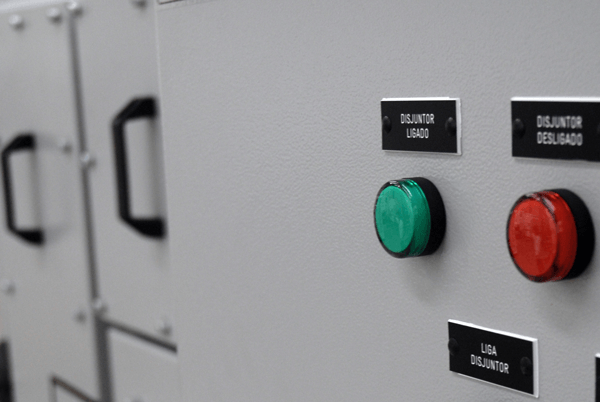

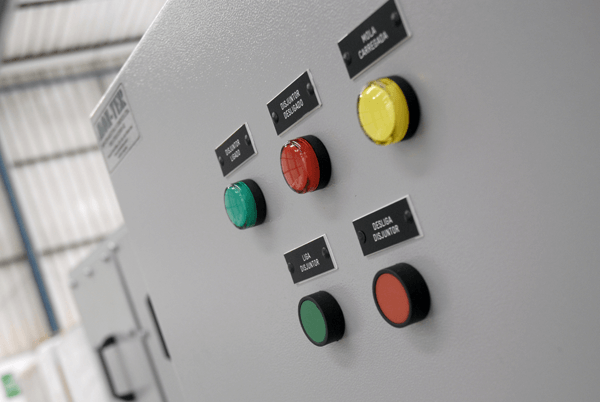

      • Sinalização de presença de tensão conforme especificação;
      • Grau de proteção – IP4X (abrigado) / IP54 (ao tempo);
      • Identificações que contribuem com a manobra segura dos equipamentos e alertam contra contatos ou operações indevidas.
  • Características Elétricas
      • Tensão nominal – 17,5kV;
      • Tensão suportável nominal de impulso atmosférico - 95kV;
      • Tensão suportável nominal à frequência industrial – 38kV;
      • Tensão nominal de alimentação de dispositivos de fechamento e abertura e de circuitos auxiliares – conforme projeto;
      • Frequência nominal – 60Hz;
      • Corrente nominal de regime contínuo – 400A;
      • Corrente suportável nominal de curta duração – 16kA/1s;
      • Valor de crista da corrente suportável nominal – 41,5kA;
      • Corrente e duração de ensaio de arco – AFL/12,5kA-1s.
  • Ensaios conforme ABNT NBR IEC 62271-200
      • Ensaio de elevação de temperatura – Instituto de Eletrotécnica e Energia (IEE) - 08/2010;
      • Ensaio de corrente suportável de curta duração e valor de crista da corrente suportável em circuitos principais e em circuitos de aterramento – Instituto de Eletrotécnica e Energia (IEE) - 09/2010;
      • Ensaio de operação mecânica – Instituto de Eletrotécnica e Energia (IEE) - 09/2010;
      • Ensaio de grau de proteção – Instituto de Eletrotécnica e Energia (IEE) - 09/2010;
      • Ensaio de tensão à frequência industrial – Instituto de Eletrotécnica e Energia (IEE) - 10/2010;
      • Ensaio de tensão de impulso atmosférico (NBI) – Instituto de Eletrotécnica e Energia (IEE) - 10/2010;
      • Ensaio de arco interno – Centro de Pesquisas de Energia Elétrica (CEPEL) -12/2010.
  • Acessibilidade / Continuidade de serviço do conjunto
      • Tipo de acessibilidade A: restrito somente ao pessoal autorizado;
      • F: face frontal acessível;
      • L: face frontal acessível.
      • Categoria LSC1 (continuidade de serviço do conjunto): esta forma não prevê a continuidade de serviço durante a manutenção e pode requerer desconexão completa do conjunto de manobra e controle do sistema e desenergizá-lo antes de ter acesso ao interior do invólucro.
